将本机 Magpie 网关的用量和运行状态显示在一块 480 × 480 AMOLED 开发板上。 macOS Companion 从 Magpie 本地 HTTP API 读取数据，再通过加密 BLE 发送给 ESP32-S3。开发板不保存 API Key、账户凭据或请求内容。

本项目是社区项目，并非 Magpie 官方产品。它基于 jayyao97/codex-usage-display 改造。

Overview	Requests
Sessions	Context

• Magpie 官方 Logo 和网关连接状态
• 四个可左右滑动的页面：

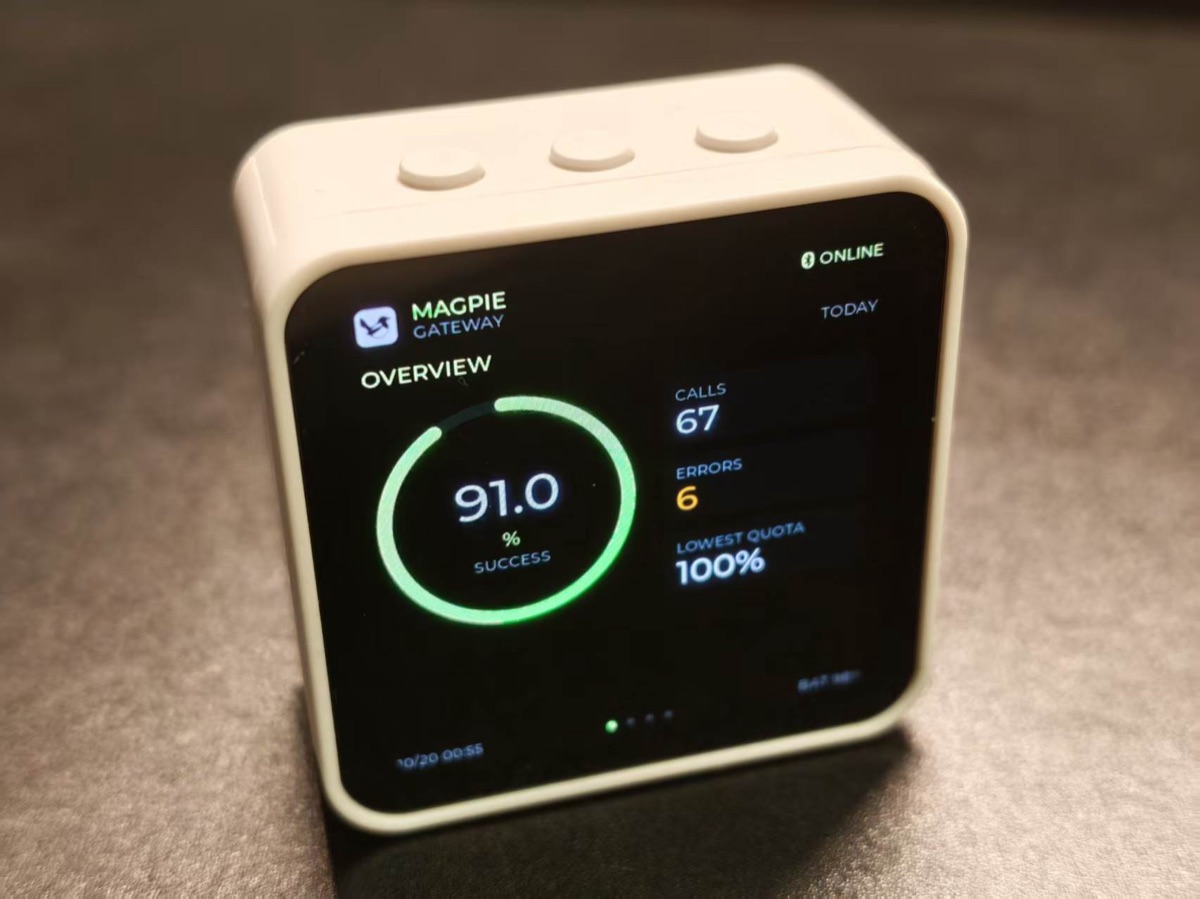

  • Overview：今日成功率、调用数、错误数、最低剩余额度

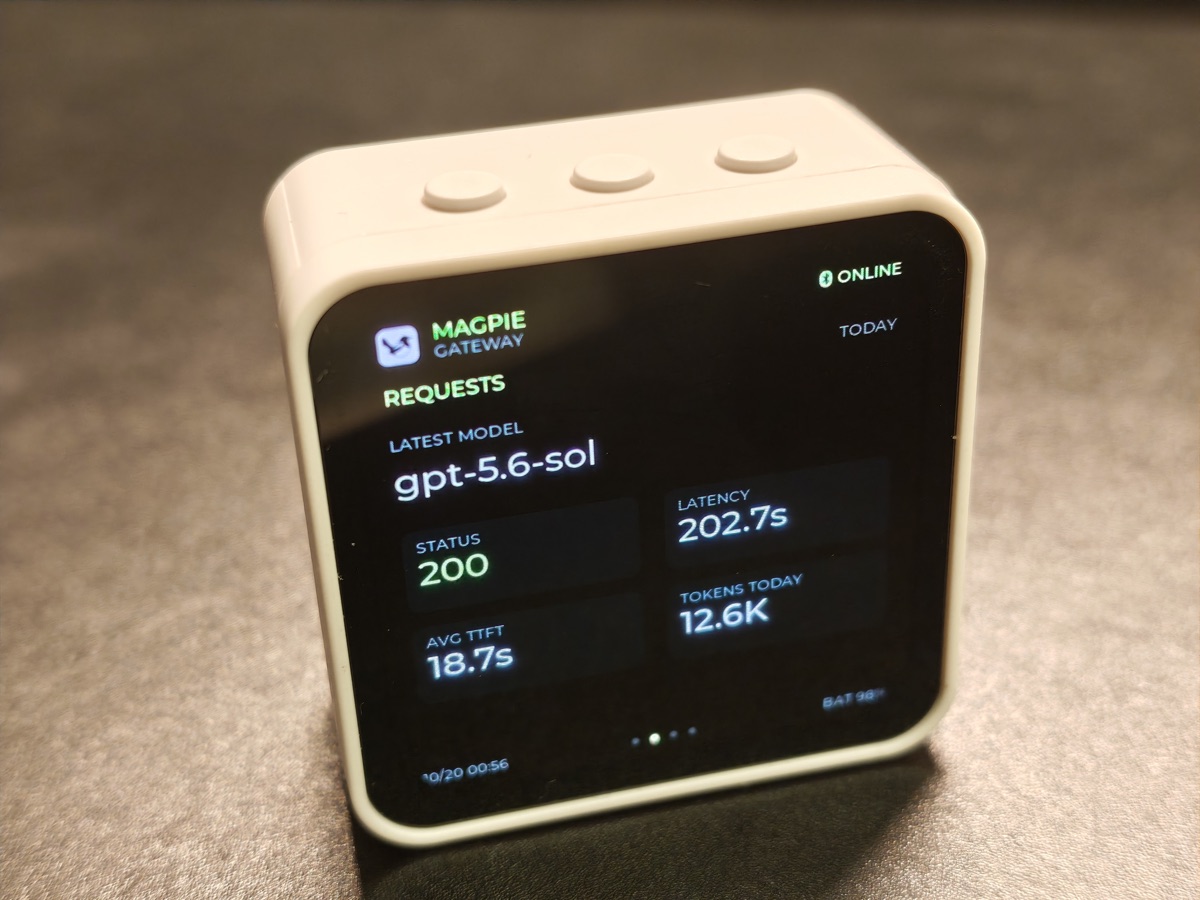

  • Requests：最近模型、状态、耗时、平均 TTFT、今日 Token

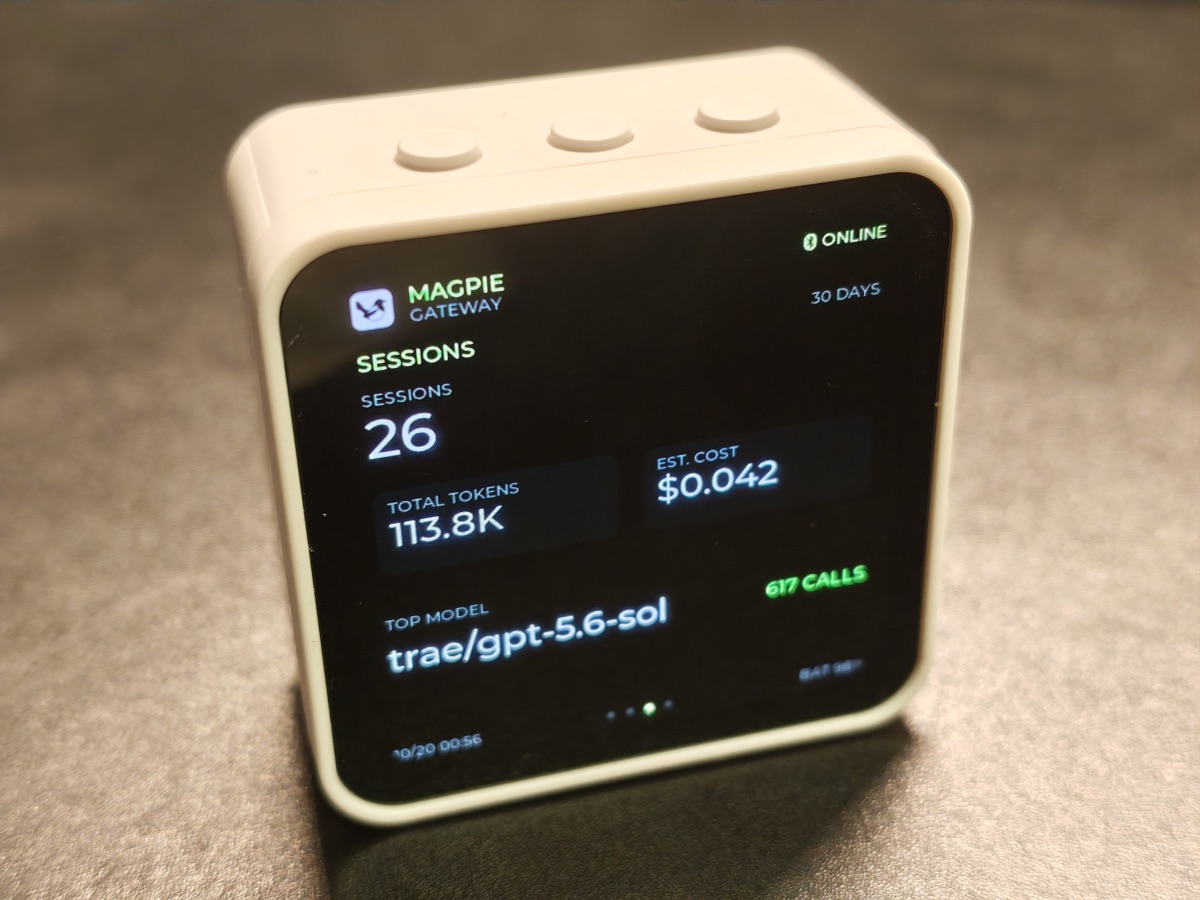

  • Sessions：30 天会话数、总 Token、估算费用、最常用模型

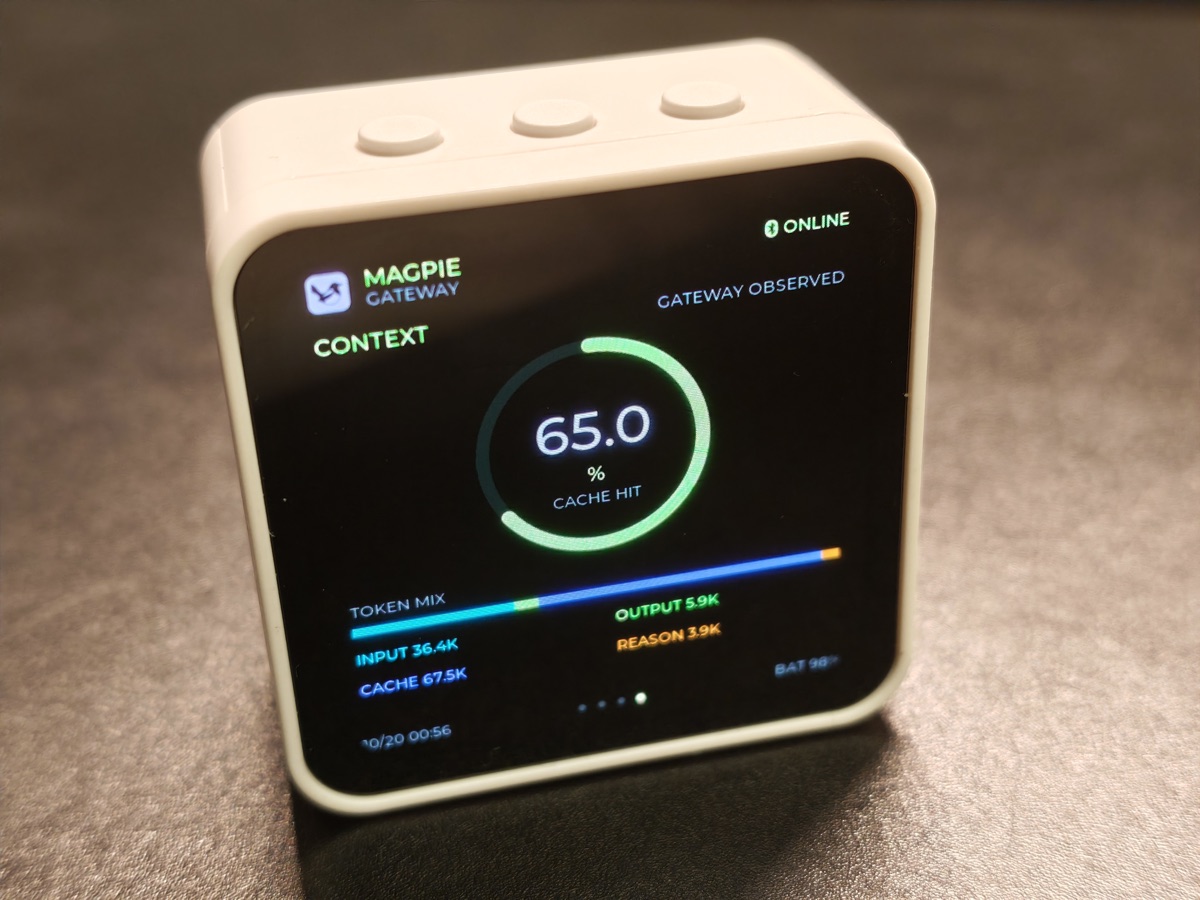

  • Context：缓存命中率及 Input / Output / Cache / Reasoning 构成
• 15 秒刷新数据，60 秒未收到数据时显示 STALE
• 60 秒无触摸或按键操作后自动熄屏
• 触摸或 BOOT 键唤醒屏幕
• BLE Secure Connections、六位配对码和自动重连
• 设备快捷操作：聚焦 Magpie、立即刷新

Context 页面只展示 Magpie 公共网关 API 能提供的真实统计，不复制 macOS App 内部尚未公开的 Context 评分。

• Waveshare ESP32-S3-Touch-AMOLED-2.16
• 支持数据传输的 USB-C 线
• macOS
• Python 3.9+；构建 ESP32 固件推荐 Python 3.11
• 已安装并正在运行的 Magpie
• PlatformIO

目前只验证了上述开发板和 macOS。

Magpie http://127.0.0.1:3425
  ├─ /v1/magpie/quotas
  ├─ /v1/magpie/usage
  └─ /v1/magpie/usage/requests
                 │
                 ▼
       macOS Python Companion
                 │  加密 BLE
                 ▼
       ESP32-S3 + LVGL + AMOLED

默认只访问本机 http://127.0.0.1:3425。可通过 MAGPIE_URL 环境变量或 --magpie-url 参数覆盖。

git clone https://github.com/peterroe/magpie-usage-display.git
cd magpie-usage-display

推荐在项目目录创建独立 Python 环境：

python3 -m venv .pio-venv
source .pio-venv/bin/activate
python -m pip install --upgrade pip platformio

确认使用的是项目环境：

which pio
pio --version

which pio 应优先显示项目中的 .pio-venv/bin/pio。

pio run

成功后固件位于：

.pio/build/esp32-s3-touch-amoled-216/firmware.bin

用 USB-C 数据线连接开发板，查看串口：

ls /dev/cu.*

找到类似 /dev/cu.usbmodem11201 的端口，然后上传：

pio run -t upload --upload-port /dev/cu.usbmodem11201

请将端口替换为你的实际设备。

如果找不到端口或无法连接：

1. 拔下 USB-C。
2. 按住开发板左侧 BOOT。
3. 保持按住并重新插入 USB-C。
4. 等待约 2 秒后松开。
5. 重新运行 ls /dev/cu.* 和上传命令。

烧录成功后设备会自动重启，未连接 Companion 时显示 OFFLINE。

确保 Magpie 正在运行，然后执行：

./companion/run.sh --once

成功时会输出一行 BLE v4 JSON 快照。该命令只读取数据，不连接蓝牙。

./companion/run.sh

首次运行会自动创建 companion/.venv 并安装 bleak。macOS 询问蓝牙权限时 请选择允许。

只有尚未绑定的设备才会显示六位验证码：

1. 开发板显示六位数字。
2. 在 macOS 蓝牙配对框中输入相同数字。
3. 收到第一包数据后状态变为 ONLINE。

后续连接会复用绑定密钥，不再要求输入验证码。

需要换电脑或重新配对时，在设备正常运行状态下长按左侧 BOOT 约 3 秒。看到 PAIRING CLEARED 后设备会重启。不要在上电时按住 BOOT，否则会进入下载模式。

先完成一次手动配对，再停止手动运行的 Companion：

python3 companion/install_launch_agent.py

卸载：

python3 companion/install_launch_agent.py --uninstall

日志位于：

~/Library/Logs/MagpieUsageDisplay/companion.log
~/Library/Logs/MagpieUsageDisplay/companion.log.1

LaunchAgent 进程可能需要在“系统设置 → 隐私与安全性 → 蓝牙”中单独授权。

面对屏幕、三个实体键位于顶部时：

• 左右滑动：切换四个数据页面
• 也可以按右侧 Focus 键逐页循环切换，不用手指滑动
• 屏幕熄灭时按 Focus 键只会唤醒屏幕，再按一次才切换页面
• 触摸熄灭的屏幕：仅唤醒，不触发页面操作
• 60 秒无操作：自动熄屏；BLE 数据仍在后台更新

• 确认 USB-C 线支持数据传输
• 直接连接 Mac，避免先经过扩展坞
• 换一个 USB 接口
• 按照上面的 BOOT 下载模式步骤重试

确认 Companion 正在运行：

./companion/run.sh

检查 Magpie 和本地 API：

curl http://127.0.0.1:3425/
./companion/run.sh --once

pio device monitor

按 Control-C 退出。烧录前需要先关闭串口监视器。

python3 -m unittest discover -s companion/tests -v
pio run

BLE v4 协议见 docs/BLE_PROTOCOL.md。

• ESP32 不保存 Magpie 凭据、请求正文或会话内容
• BLE 状态与命令特征要求加密访问
• 设备只允许 focus_magpie 和 refresh 两个语义操作
• 不接受任意 shell 命令或 prompt

安全问题请参阅 SECURITY.md。

• Companion 当前仅支持 macOS
• 只验证了 Waveshare ESP32-S3-Touch-AMOLED-2.16
• 固件没有 OTA，升级需要 USB 烧录
• Context 页面使用公共 API 聚合数据，不包含 Magpie App 内部评分

代码使用 MIT License。原项目版权和第三方字体声明保留在 THIRD_PARTY_NOTICES.md。

Magpie 名称和 Logo 属于其各自权利人。本项目对 Logo 的使用仅用于标识与 Magpie 的兼容性，不表示官方背书。
