feng-shan-jian/ApprovaPlat

基于 RuoYi、Flowable 8、Spring Boot 4 和 Vue 3 的开源B端流程中后台。

覆盖流程设计、发布、发起、办理、权限、数据与审计。

中文 | English

运行效果 · 快速开始 · 目前支持 · 生产验收边界

ApprovaPlat 是一套基于 Flowable 8 的中后台系统实现。

目前已经跑通：

流程设计
  → 校验与部署
  → 流程发起
  → Flowable 执行
  → 任务办理
  → 历史与审计

流程、表单、权限、业务数据和运行状态统一在项目中维护，可用于 Flowable 8 学习、流程系统开发和二次开发参考。

我在一次 B 端中后台产品设计与全栈实习中接触到制造业复杂业务场景，也开始关注一套生产级中后台是怎样把极其复杂的业务流程、表单、权限和业务数据需求转化为功能并使用技术串起来的。

在调研 RuoYi-Vue、芋道、Flowable 和 bpmn.io 等项目后，我希望建立一套技术栈较新、开放范围清晰、代码与数据库资产完整公开的 Flowable 8 工程实现。

ApprovaPlat 因此以 Flowable 8 为运行核心，把设计、部署、发起、办理、权限、数据与审计完整串起来，并将业务规则、SQL、文档和验证入口放在同一仓库持续维护。

项目目前还在早期，核心代码、SQL、文档和测试会保持公开。欢迎各位大佬多提建议，也希望正在开发、准备开发或迁移流程系统的人，能从这里找到一些真正用得上的实现和经验。

• 流程分类、动态表单、BPMN 模型和版本管理。
• BPMN.js 流程设计器，支持导入、导出、源码预览、Lint、Token 模拟和节点配置。
• 后端 BPMN 部署校验。
• 部署时保存表单、扩展配置、DMN 和 SLA 快照。
• 新版本发布后挂起旧流程定义，在途实例继续运行。

提供：

• 新建流程
• 我的流程
• 待办
• 待签
• 已办
• 抄送

支持：

• 发起、认领、通过
• 退回、驳回、撤回
• 转办、委派
• 取消、终止、挂起
• ALL 会签、ANY 或签
• 动态加签、减签

多人审批和退回等场景包含 revision 冲突处理。

提交表单和部署表单保留对应快照；附件支持权限、配额、绑定、下载、删除和物理清理。

目前包括：

• 排他、并行、包容和事件网关
• BPMN Error / Escalation
• Boundary Timer
• 业务日历
• SLA
• DMN 决策
• 带退出条件和最大次数的受控整改循环
• Participant / MessageFlow 多池协作
• CEL
• 受控 Java
• HTTP Connector
• SQL Connector

多池协作支持持久化、幂等、顺序控制、重试、死信和审计。

• 区分设计、发起、办理、管理和审计职责。
• 对实例、任务、部署、附件和审计数据进行对象级授权。
• Flowable 数据和业务数据共用主数据源与事务边界。
• 运行状态从 Flowable Runtime 和正式数据库读取。
• 支持重新加载实例、已部署 BPMN 和历史执行路径。
• 提供 Health Check、Runtime Snapshot、Micrometer / Prometheus 指标和运行就绪检查。

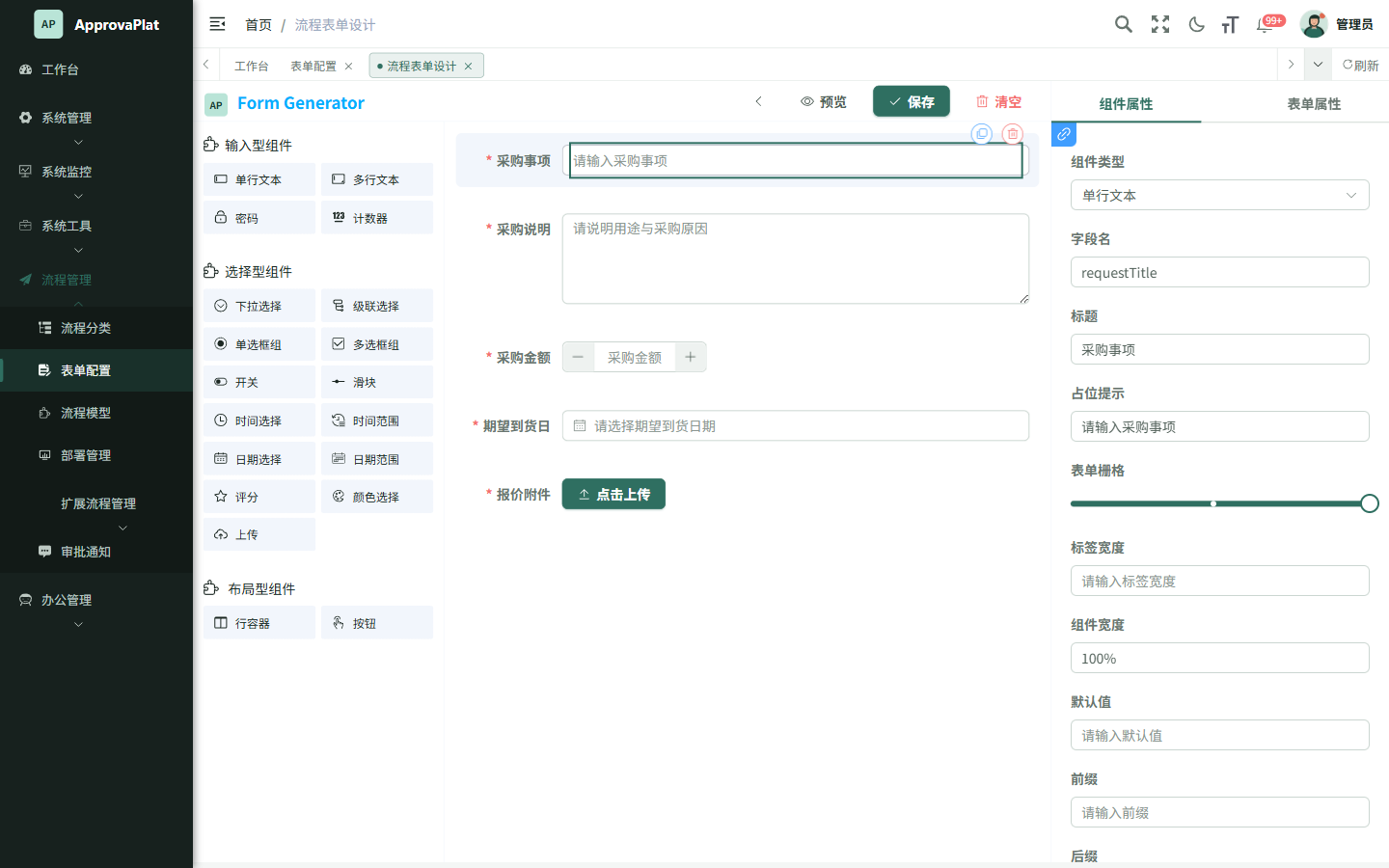

采购事项、金额、到货日期和报价附件，可在表单设计器中配置。

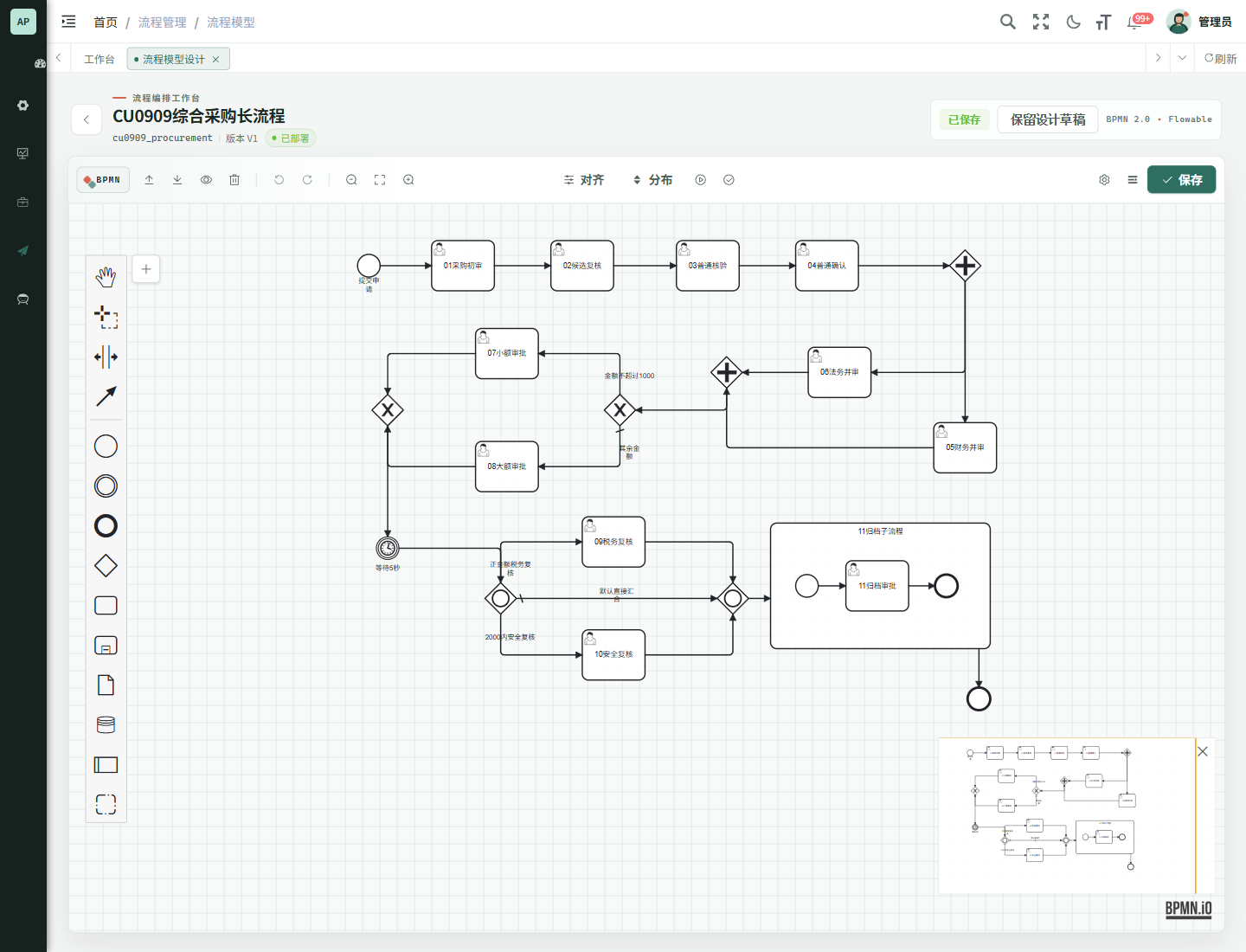

采购初审、财务与法务并审、金额分支、定时等待和归档子流程。

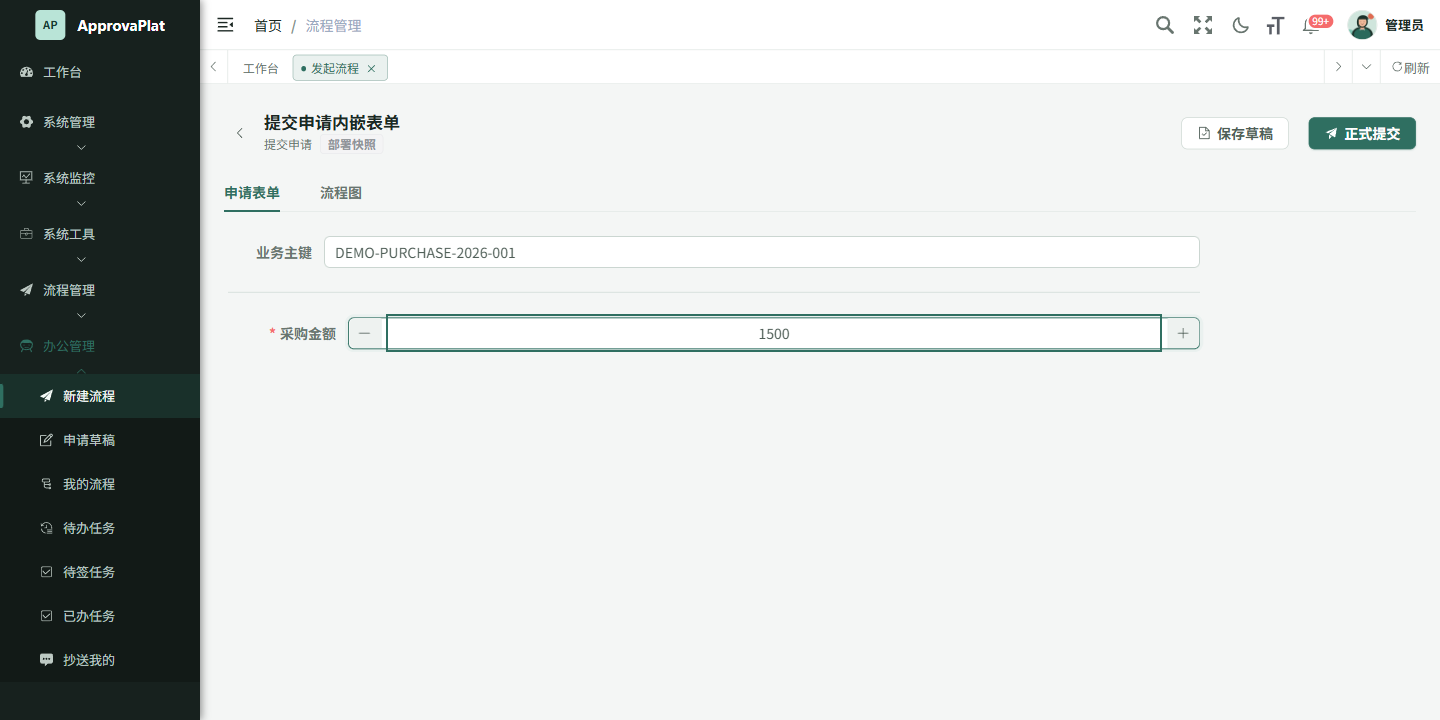

填写采购申请，保存草稿或提交审批。

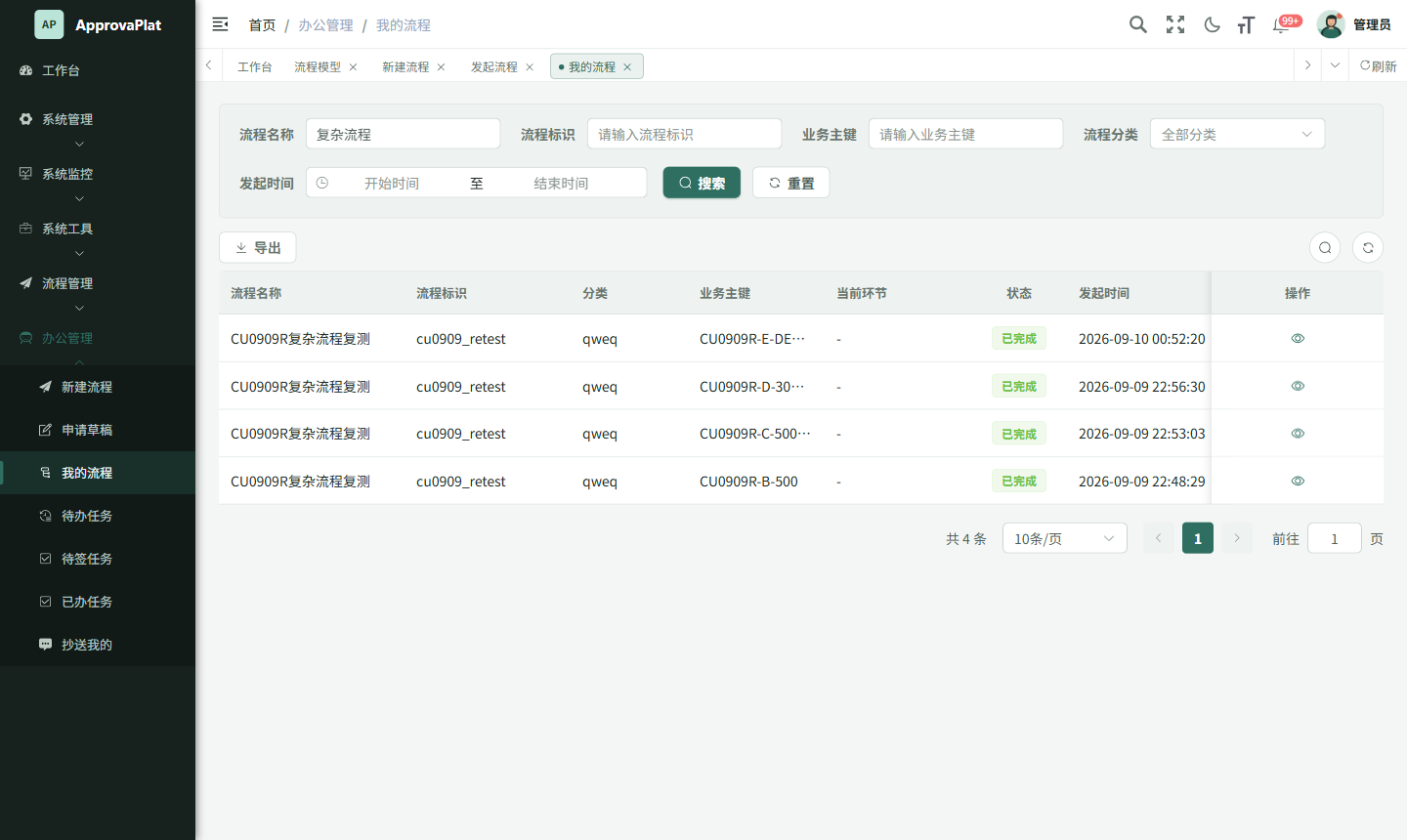

在“我的流程”中查询申请，查看当前环节和审批状态。

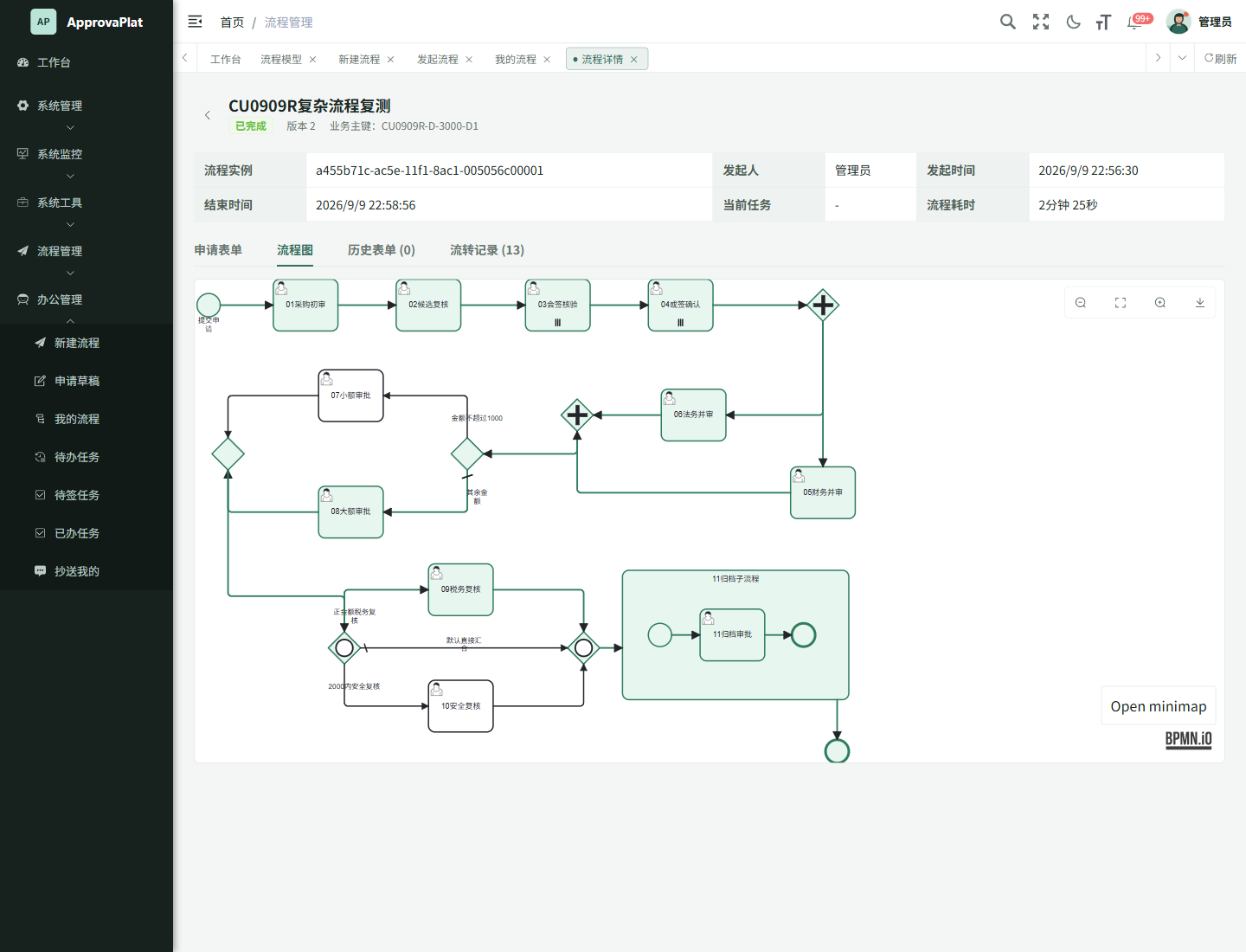

这条采购申请金额为 3,000，经财务与法务并审、大额审批、税务复核后归档。绿色标出实际经过的节点与连线。

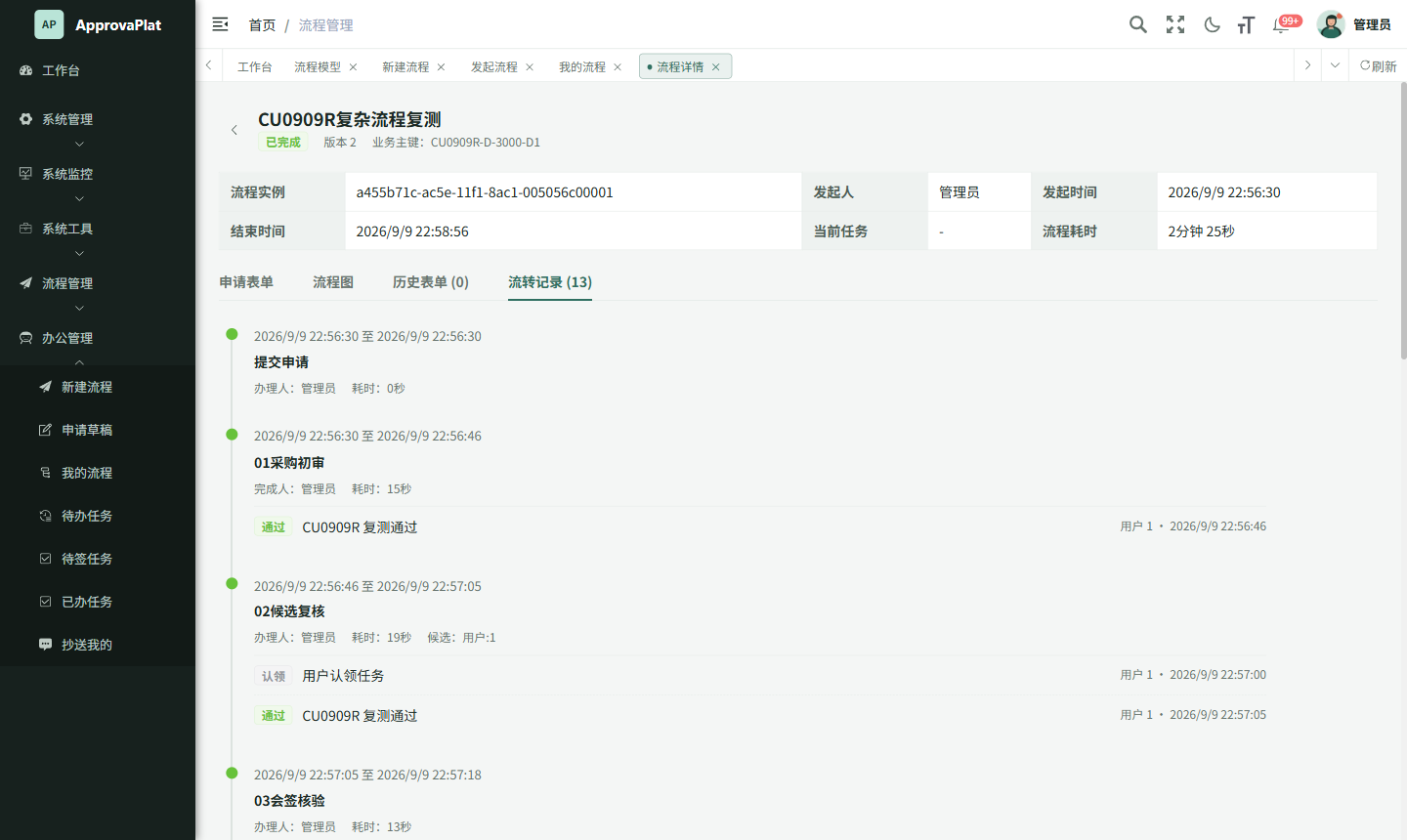

按节点查看办理人、耗时、认领记录和审批意见。

• JDK 17+
• Maven 3.9+
• Node.js 20+
• npm 10+
• Docker（包含 Docker Compose）
• PowerShell 7.4+（运行仓库验证脚本，命令为 pwsh）

先在当前 PowerShell 进程中配置已有开发环境的连接信息，再在仓库根目录执行启动命令：

$env:APPROVAPLAT_MYSQL_VOLUME = '<已有数据卷名称，首次使用时选择新卷名>'
$env:APPROVAPLAT_MYSQL_ROOT_PASSWORD = '<该实例的管理员密码>'
$env:RUOYI_DB_USERNAME = '<开发账号，不能是 root>'
$env:RUOYI_DB_PASSWORD = '<开发账号密码>'

已有数据卷应使用原账号和密码；这些变量只在空卷初始化时创建账号，不会修改已有 MySQL 账号。

docker compose up -d
docker compose ps

指定的数据卷首次初始化时，MySQL 会执行：

初始化脚本

等待 MySQL 和 Redis 均显示 healthy。已有 Volume 不会重复初始化。

Set-Location ruoyi-ui
npm ci

在 IDEA 中打开仓库根目录并导入根 pom.xml。在运行配置中设置同一组 RUOYI_DB_USERNAME、RUOYI_DB_PASSWORD，然后在 ruoyi-admin 中运行：

RuoYiApplication

已打开的 IDEA 不会继承后来在 PowerShell 中设置的环境变量。

npm run dev

访问：

http://127.0.0.1:1024

本地初始账号：

username: admin
password: wang

初始凭据仅用于本地开发，对外开放服务前请修改密码。

本地开发需从当前进程提供数据库账号和密码；Druid 和上传目录可使用默认配置。更多开发和测试说明见 CONTRIBUTING.md。

在仓库根目录执行：

docker compose up -d

随后在 IDEA 中运行 RuoYiApplication，并在 ruoyi-ui 目录执行：

npm run dev

普通停止只执行：

docker compose down

应用与验收共用本地 MySQL 127.0.0.1:13306/approvaplat。应用账号和密码由当前进程的 RUOYI_DB_USERNAME、RUOYI_DB_PASSWORD 提供；Compose 还需明确指定已批准的 APPROVAPLAT_MYSQL_VOLUME 和 APPROVAPLAT_MYSQL_ROOT_PASSWORD。初始化只用于批准的空卷，不能重放到已有数据的库。Redis 使用 127.0.0.1:6379 且无密码。上传目录默认为 ${user.home}/.approvaplat/uploads。数据库验收需先按 CONTRIBUTING.md 登记实例并显式授权本轮测试。

Druid Monitor 默认关闭。需要临时启用时设置 DRUID_MONITOR_ENABLED=true，访问 http://localhost:8080/druid/，本地默认账号为 ap、密码为 123456。

当前运行时只读取 v2 工作流制品。包含 v1 部署资源的旧库应先停服，按工作流制品迁移指南检查、备份并迁移，再启动新版本；不要用空库初始化 SQL 覆盖已有业务数据。

当前模块职责与必须保留的事务、权限和并发边界见架构说明，已执行验证及适用范围见验收记录。

ApprovaPlat 当前处于 Early Stage。

仍需在目标环境验证：

• 异步执行器、定时器与 SLA 的执行协调和监控
• 多节点部署与故障恢复
• 共享附件存储
• HTTP / SQL 等外部调用的幂等与异常恢复
• 容量、备份恢复与长时间稳定性

生产环境使用 flowable.database-schema-update=false，数据库结构由仓库 SQL 维护。异步执行器默认关闭，在数据库、拓扑、容量、监控和执行协调验收通过后启用。业务重复审批使用受控整改循环；标准循环保留 XML 往返能力。

在仓库根目录执行日常快速检查：

pwsh -NoProfile -File ./bin/verify-rules.ps1 -Mode Quick

Quick 包含后端本地/H2 测试、前端 lint/契约/构建，以及架构和 diff 检查；它在 Maven 子进程中移除外部 MySQL/Redis 测试环境变量。真实 MySQL/Redis 和浏览器验收需使用各自入口及前置条件。直接执行 mvn clean verify 时，数据库测试仍按当前环境变量选择，详见 CONTRIBUTING.md。

仅检查前端时：

Set-Location ruoyi-ui
npm run lint
npm run test:contracts
npm run build:prod

现有测试覆盖 Flowable 核心流程、事务、权限、幂等与并发冲突、前端请求契约及浏览器场景。

MySQL 集成测试和浏览器回归的运行方式见 CONTRIBUTING.md。

ApprovaPlat/
├── pom.xml        Maven 聚合入口
├── ruoyi-*/       Spring Boot 后端与 Flowable 领域模块
├── ruoyi-ui/      Vue 3 前端、流程设计器与前端测试
├── sql/           数据库基线、业务结构与菜单权限
├── bin/           正式验证、环境登记与制品迁移工具
└── docs/          架构、验收、迁移说明及 README 图片

欢迎提交 Issue 和 Pull Request。

Bug 建议附上运行环境、复现步骤、预期结果和实际结果；功能建议可以直接描述具体的审批场景。

开发规范、验证入口和提交要求见 CONTRIBUTING.md。

增加新的 BPMN 元素或审批动作时，请同时说明它如何配置、如何执行、谁能操作、数据保存在哪里，以及如何验证。

ApprovaPlat 建立在以下开源项目之上：

• RuoYi-Vue
• Flowable
• bpmn.io

项目使用 MIT License。
